单缸液压圆锥破碎机是根据圆锥破碎机领域的技术进展设计的，共有三个规格，每个规格有粗、中、细三种腔形。 具有的破碎能力，可靠耐用，能连续稳定地运转，且破碎比大，效率高、能耗低、产品粒度均匀，调整方便。是打石机中应用较多的设备。 广泛用于治金、建筑及筑路行业中原料的破碎，可以破碎中等和中等硬度以上的各种矿石和岩石。
电机带动破碎机的小齿轮，小齿轮带动大齿轮，大齿轮组件（大齿轮、大齿轮架、偏心钢套）带动偏心套组件（偏心缸套、偏心铜套）和主轴组件（主轴、内锥、内锥衬板）以理论垂直线为中心，在铜衬套内公转，主轴组件在偏心铜套内以主轴的中心线可以实现自转。空机运行的时候，偏心套组件“抱着”主轴组件和随大齿轮一同公转，当物料加入到破碎腔后，主轴总成（主轴、内锥）在物料的阻力下在偏心铜套内缓慢的自转。 内锥的运行轨迹看起来是在破碎腔内来回摆动，同时缓慢的旋转。物料被摆动的内锥挤压破碎。支撑套与架体连接处靠液压缸压紧，当破碎机内落入金属块等不可破碎物体时，单缸的动锥由底部液压活塞托起，起到排放口调整和过铁保护、反复起落排除堵矿的作用。
| 型号 | 腔型 | 进料口尺寸(mm) | 最小排料口尺寸(mm) | 处理能力 (t/h) | 功率 (kw) | 外形尺寸 (mm) |
| CS420 | S1(超粗) | 240 | 22 | 85-170 | 90 | 1550×1575×2545 |
| S2(中粗) | 200 | 19 | 70-130 | |||
| CH420 | H1(细) | 135 | 10 | 45-115 | 1550×1575×1965 | |
| H2(中细) | 65 | 8 | 35-80 | |||
| H3(超细) | 35 | 4 | 27-60 | |||
| CS430 | S1(超粗) | 360 | 25 | 120-345 | 160 | 1875×1920×3195 |
| S2(中粗) | 300 | 22 | 105-305 | |||
| S3(粗) | 235 | 19 | 90-275 | |||

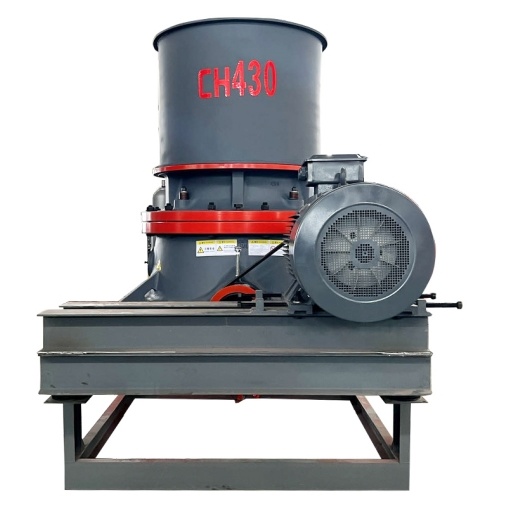

| CH430 | H1(细) | 185 | 13 | 66-210 | 1875×1920×2400 | |
| H2(中细) | 90 | 10 | 65-165 | |||
| H3(超细) | 50 | 6 | 48-105 | |||

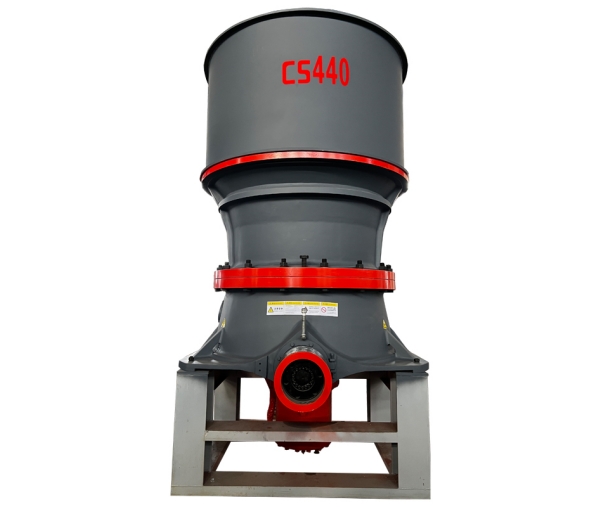

| CS440 | S1(超粗) | 450 | 35 | 255-605 | 250 | 2100×2320×4096 |
| S2(中粗) | 400 | 29 | 215-515 | |||
| S3(粗) | 300 | 25 | 190-490 | |||

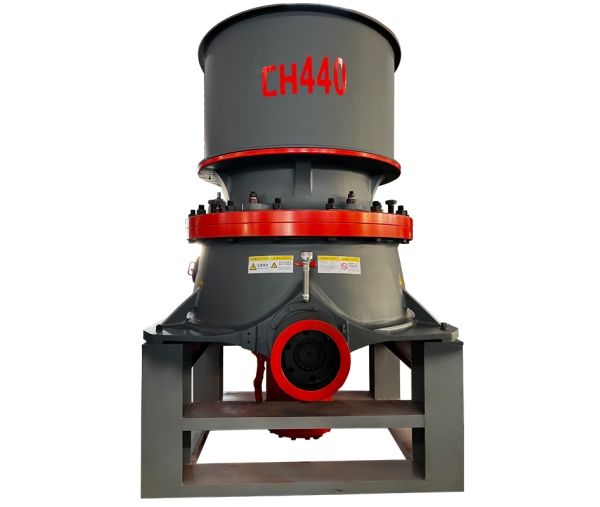

| CH440 | H1(细) | 215 | 16 | 110-395 | 2100×2320×2780 | |
| H2(中细) | 110 | 13 | 115-340 | |||
| H3(超细) | 70 | 8 | 90-255 | |||
| CS660 | S1(超粗) | 560 | 41 | 335-1050 | 315 | 2380×2735×4630 |
| S2(中粗) | 500 | 38 | 305-895 | |||

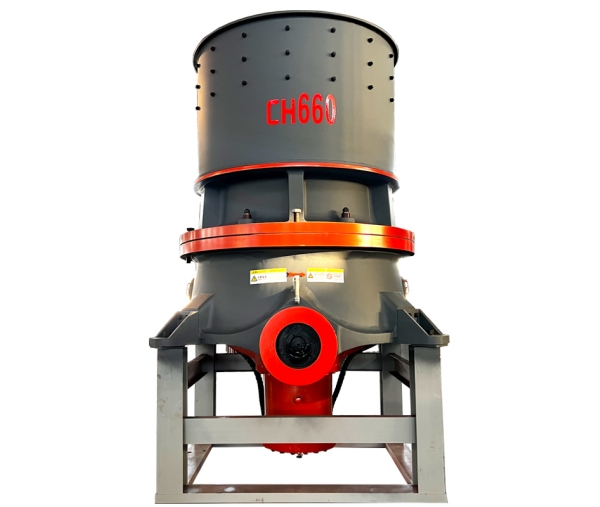

| CH660 | H1(细) | 275 | 16 | 170-665 | 2380×2735×3265 | |
| H2(中细) | 135 | 16 | 190-505 | |||
| H3(超细) | 65 | 13 | 205-320 |
